Автоматизация нанесения ЛКМ
для промышленного производства
Скачать презентацию
ASTRA SPRAY 4000 · ОДНА ПЛАТФОРМА - МНОЖЕСТВО ПРИМЕНЕНИЙ
Astra Spray 4000 — пульт управления, портал и рабочая зона
ASTRA SPRAY 4000 · ПРОИЗВОДИТЕЛЬ

Робот-маляр
для промышленной
покраски

Пятиосевой робот-маляр для плоскостей, торцов и сложной геометрии. Автоматический поворот распылителей и смена давления воздуха — по программе.

3 850 000 ₽Базовая комплектация · без НДСГотовые машины в наличииПусконаладка включена. Доставка — силами покупателя.
Получить предложение
АСТРА МАЛЯРВращение и приближение — в режиме 3DОборудование в деталях

Получить консультацию

Телефон обязателен. Email — по желанию. Подготовим предложение по комплектации.
Политика обработки персональных данных. Email можно не указывать.
  • 5 осей
    Координированное движение
  • 3600 × 1600 мм
    Рабочее поле по плоскости
  • Угол + давление
    Меняются по программе
  • До 120 м/мин
    Скорость перемещения манипулятора

Для чего нужен покрасочный робот

Мы производим Astra Spray 4000 — декартовый (портальный) покрасочный робот с ЧПУ. Одна платформа — четыре применения; систему нанесения подбираем под изделие и материал.

Мебель и фасады МДФ

Покрасочный робот для мебели и фасадов МДФ: грунт, эмаль и лак на плоскости, торцы и фрезеровку.
Для мебели и МДФ

Дверные полотна

Робот для покраски дверей: нанесение на плоскости, торцы и рельеф дверного полотна. Переворот — опция.
Для покраски дверей

Распыление клея

Станок для нанесения клея на МДФ: распыление совместимого состава. Подачу и очистку согласуем по документации клея.
Для нанесения клея

Покраска стекла

Оборудование для покраски стекла: нанесение покрытия на панели. Подготовку поверхности, опоры и материал согласуем.
Для покраски стекла

Пять осей работают
согласованно

ТЕХНОЛОГИЯ ASTRA SPRAY 4000
Все пять осей могут двигаться одновременно. Манипулятор перемещается по диагонали, плавной змейке и пространственной траектории.

При переходе с плоскости на торец или доступный скрытый участок программа меняет угол краскораспылителей и давление воздуха, формирующее факел. Скорость перемещения манипулятора до 120 м/мин.

Оператор подготавливает программу, загружает детали и контролирует результат. Доступ к сложным элементам проверяем по геометрии вашего изделия.
Подробнее о технологии

ПО ОСЯМ ПО ОЧЕРЕДИ

Сначала одна ось,
потом другая

Последовательное перемещение по X и Y От начальной точки в левом нижнем углу манипулятор сначала движется по горизонтали по оси X, затем по вертикали по оси Y. В один момент движется только одна из этих осей. XY НачалоКонец 1 · X2 · Y

Сначала перемещение по X, затем по Y.

АСТРАМАЛЯР · СОВМЕСТНАЯ РАБОТА ОСЕЙ

Несколько осей
в одном движении

Диагональное движение при одновременной работе X и Y От той же начальной точки к той же конечной манипулятор перемещается по диагонали. Координаты X и Y меняются одновременно. Две полосы внизу показывают совместную работу осей. XY НачалоКонец X + Y

X и Y меняются вместе. Возможны диагональ, плавная змейка и пространственные траектории.

Все пять осей могут работать одновременно. Перемещение, поворот и наклон распылителей согласованы по программе.

Изучить технологию и режимы нанесения

Схема сравнивает два принципа управления движением. Траектория и параметры нанесения подбираются под изделие и ЛКМ.

ОБОРУДОВАНИЕ В ДЕТАЛЯХ

Посмотрите, как устроена реальная машина

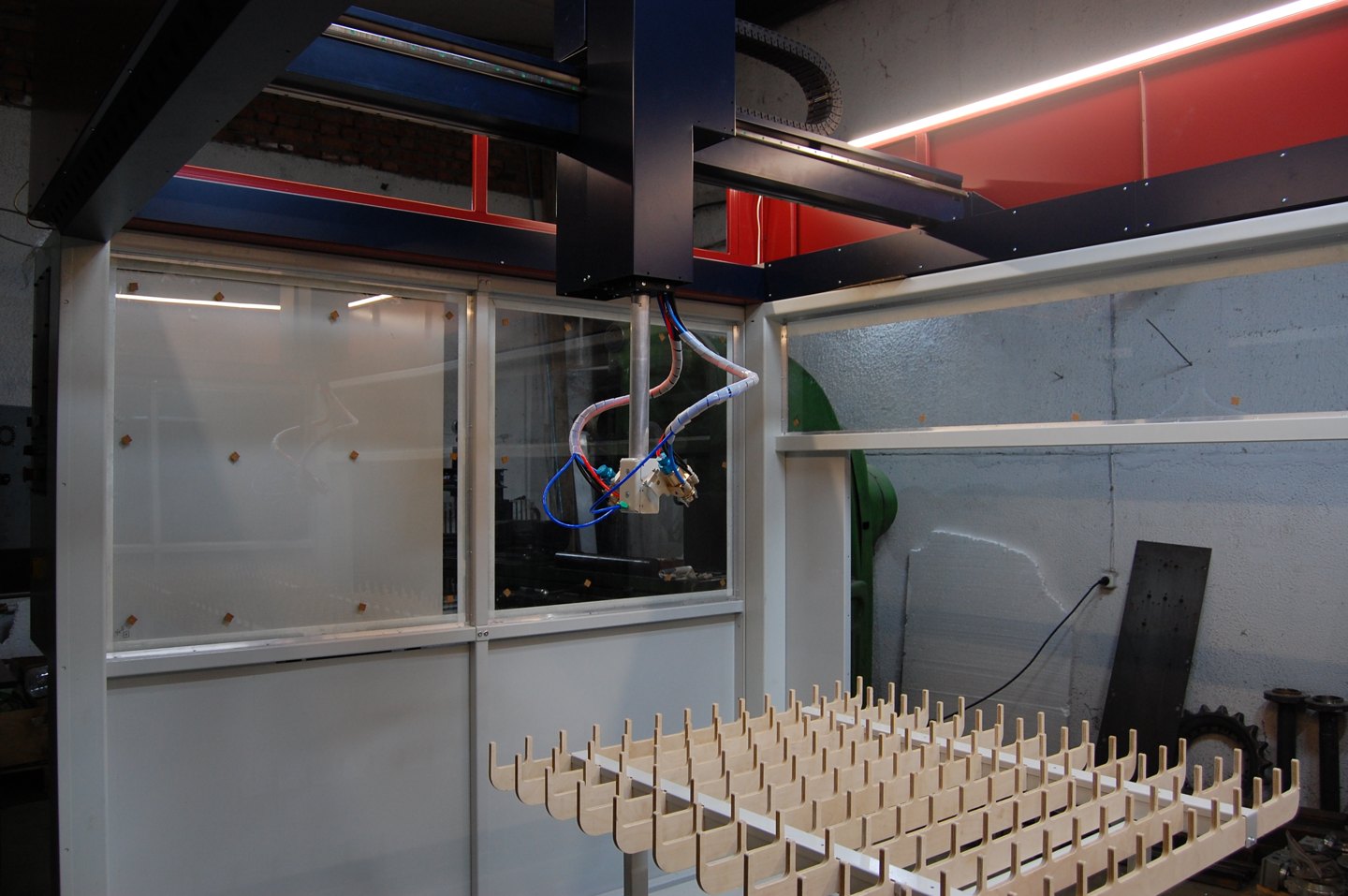

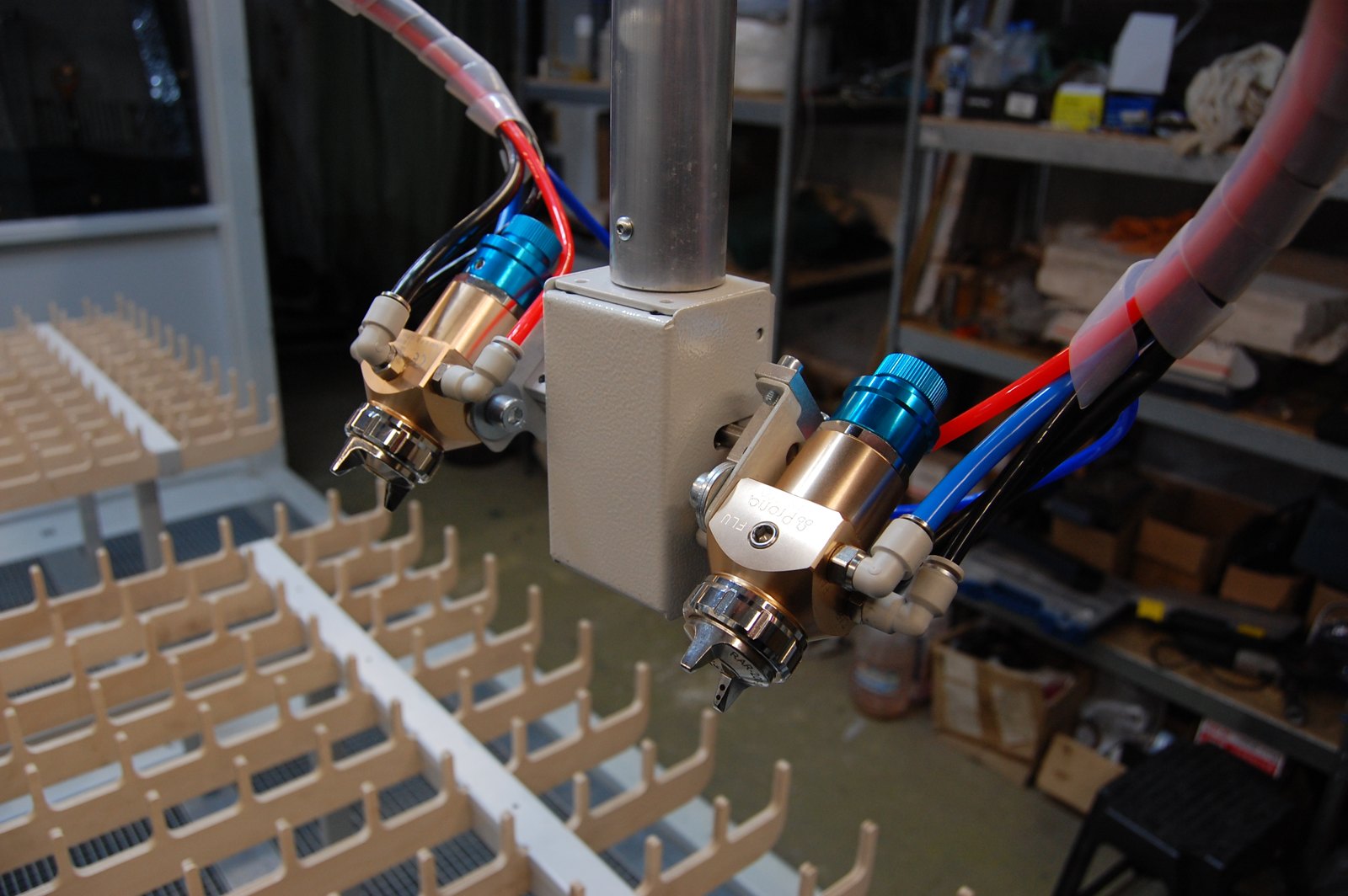

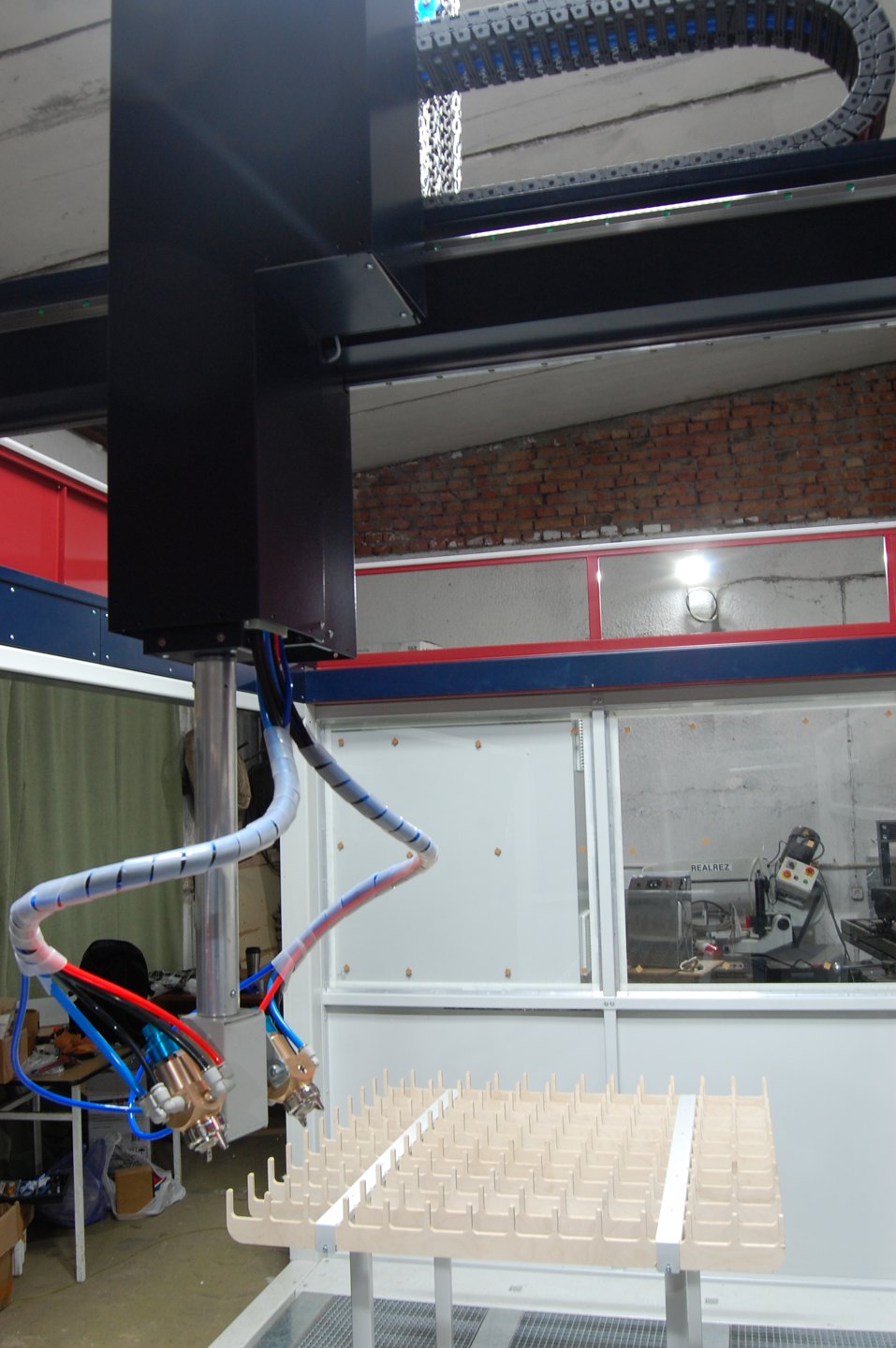

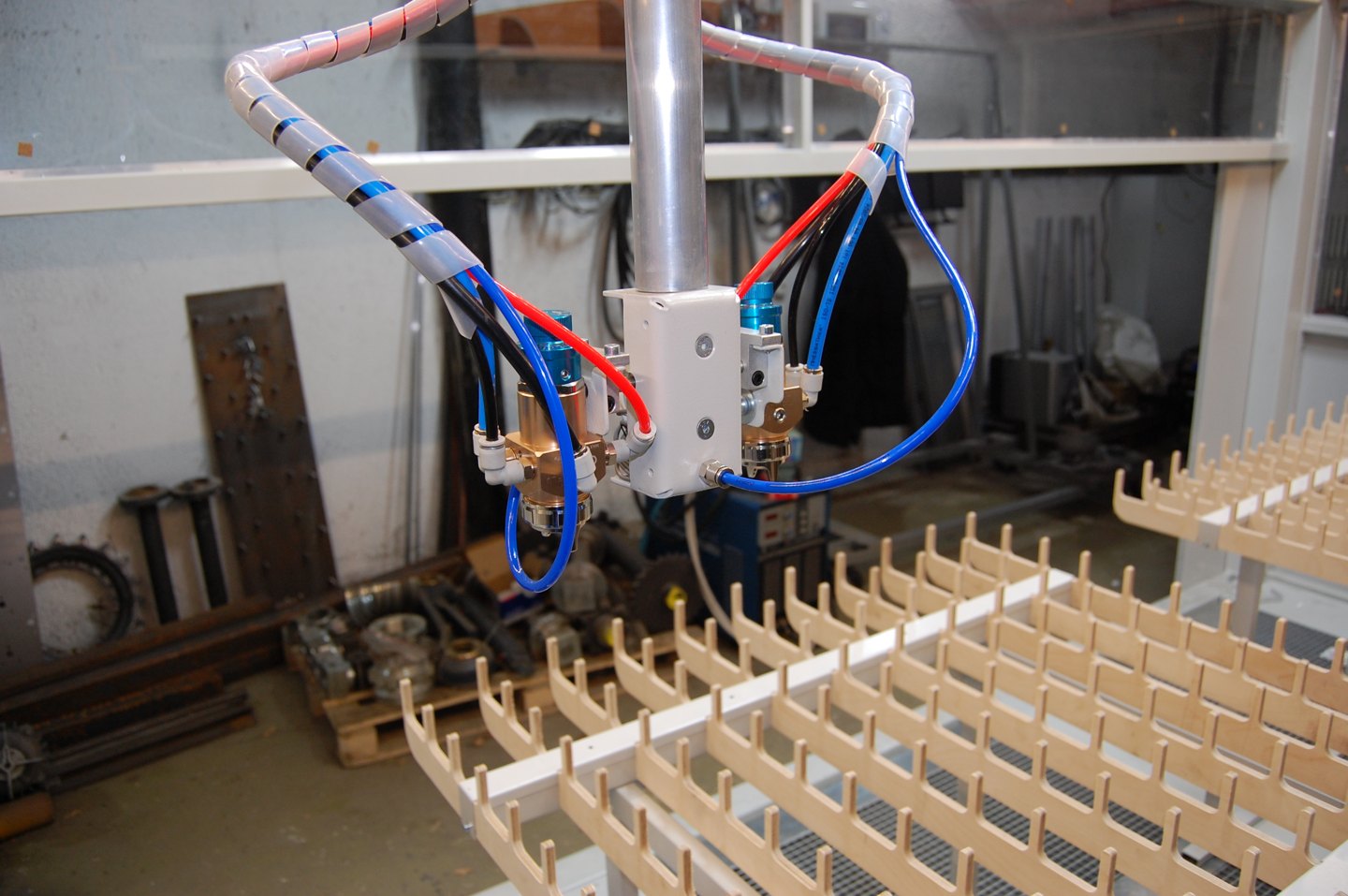

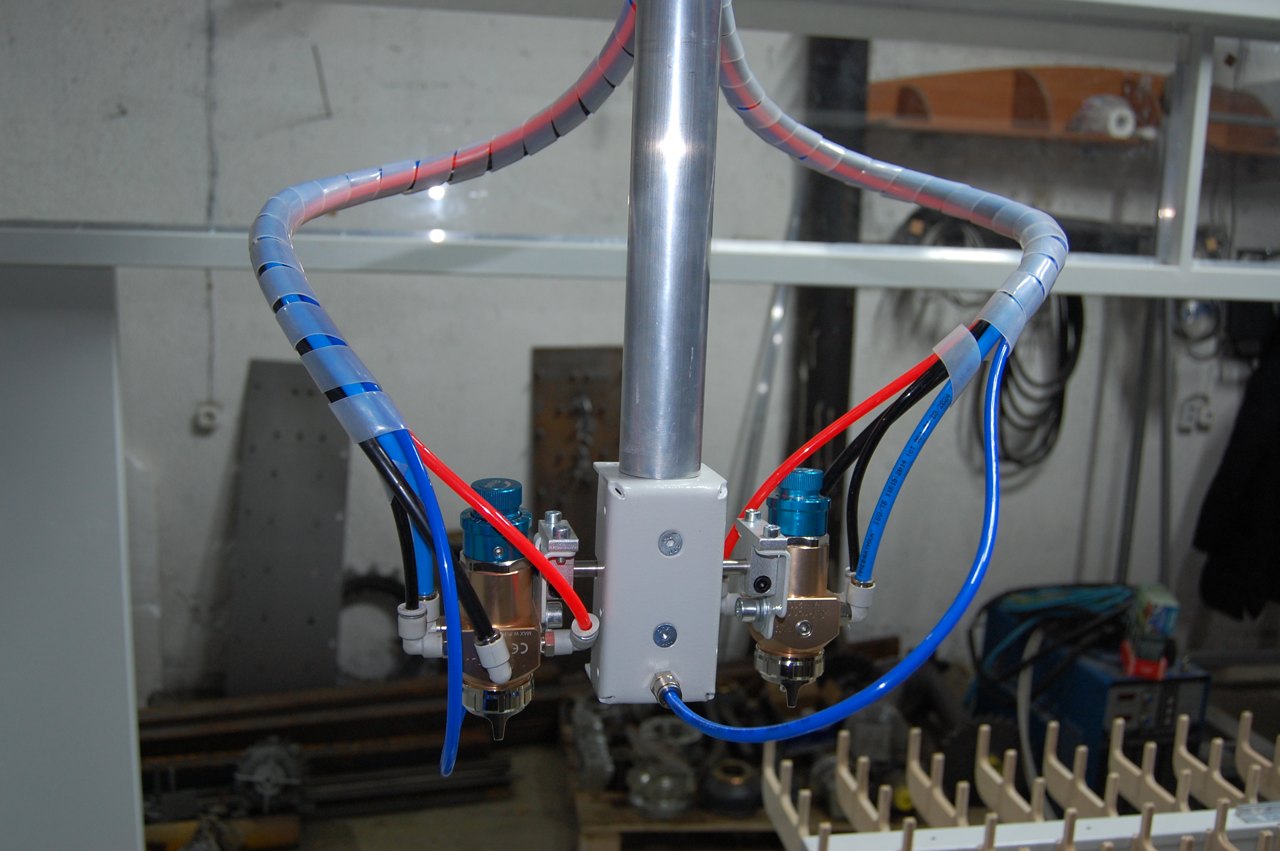

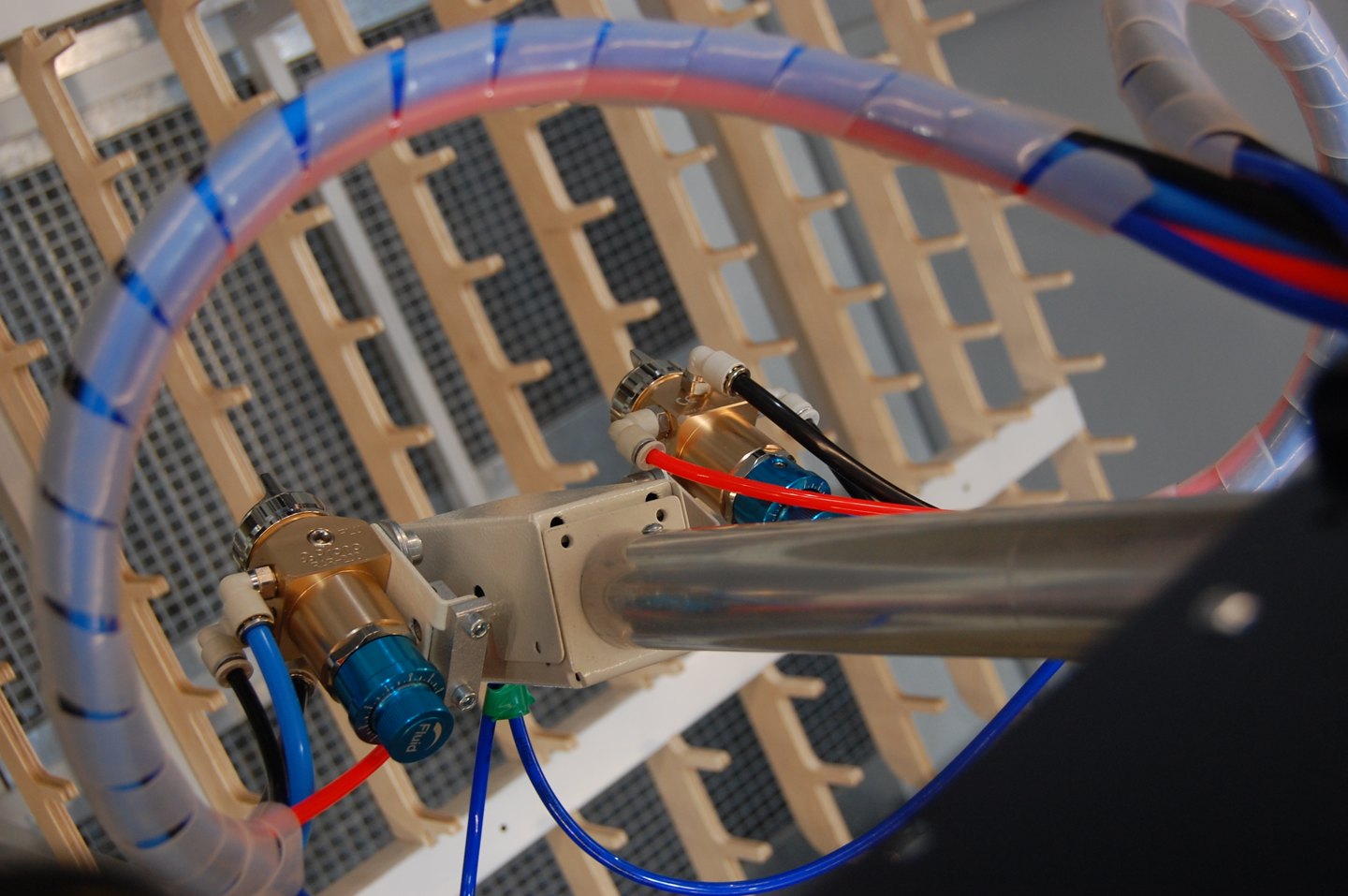

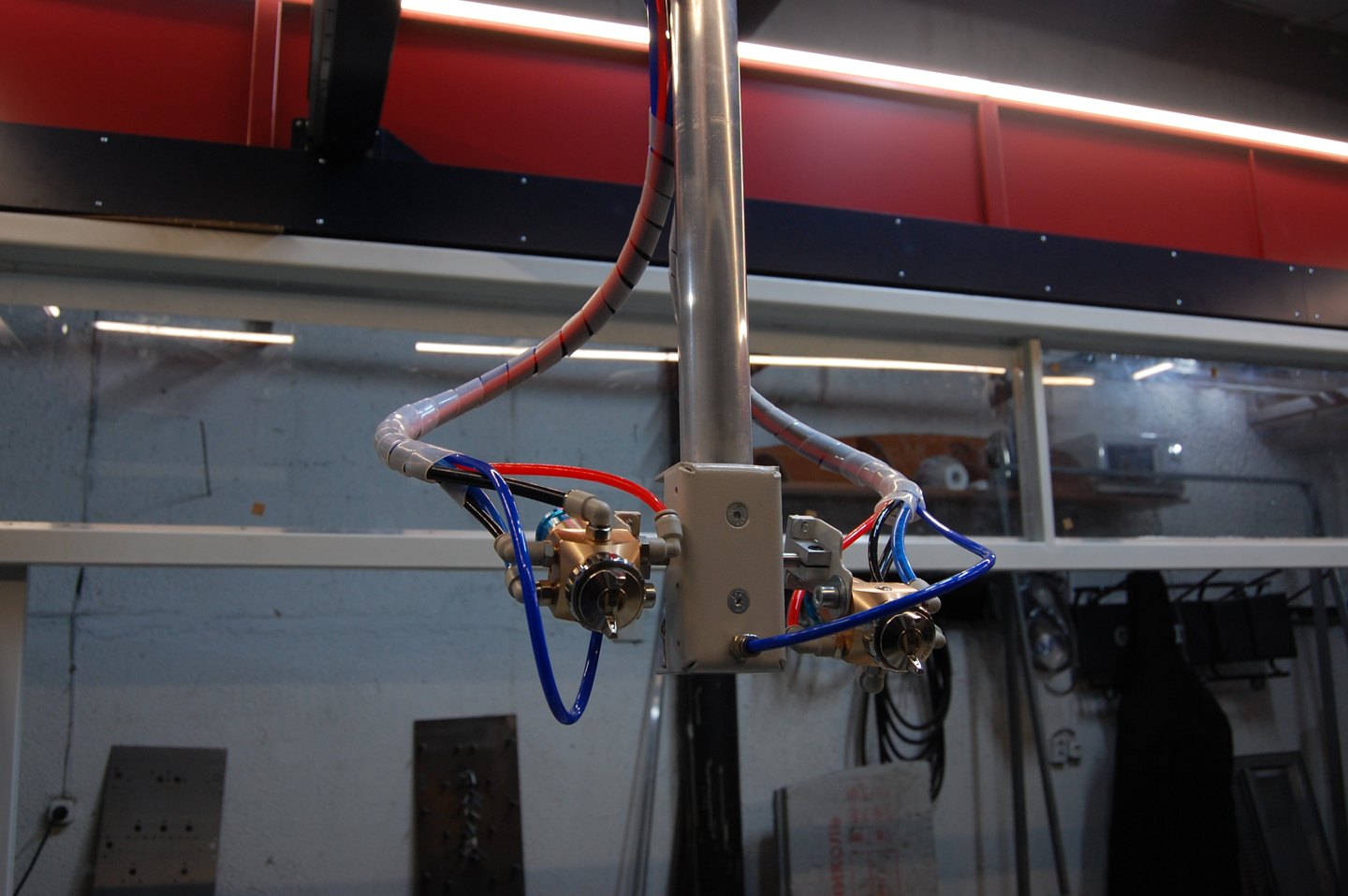

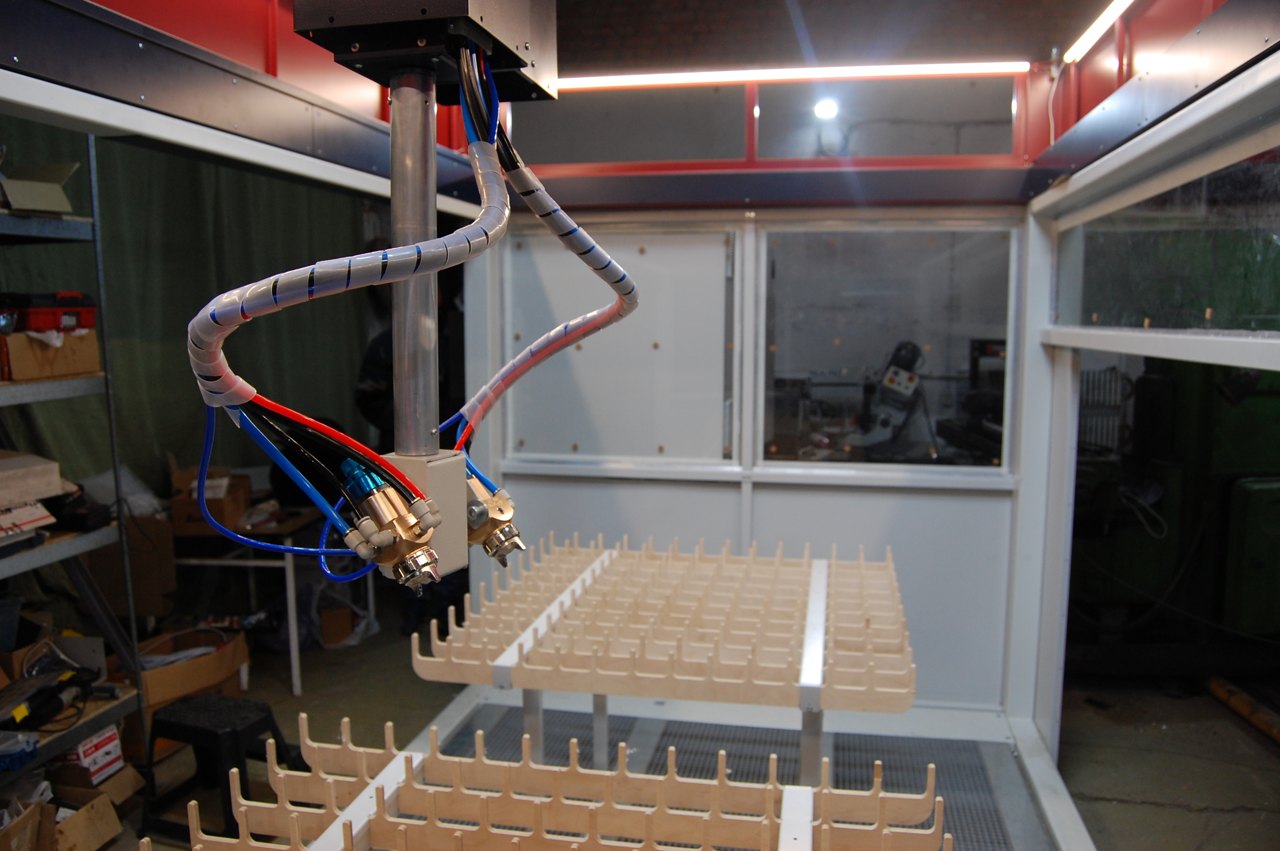

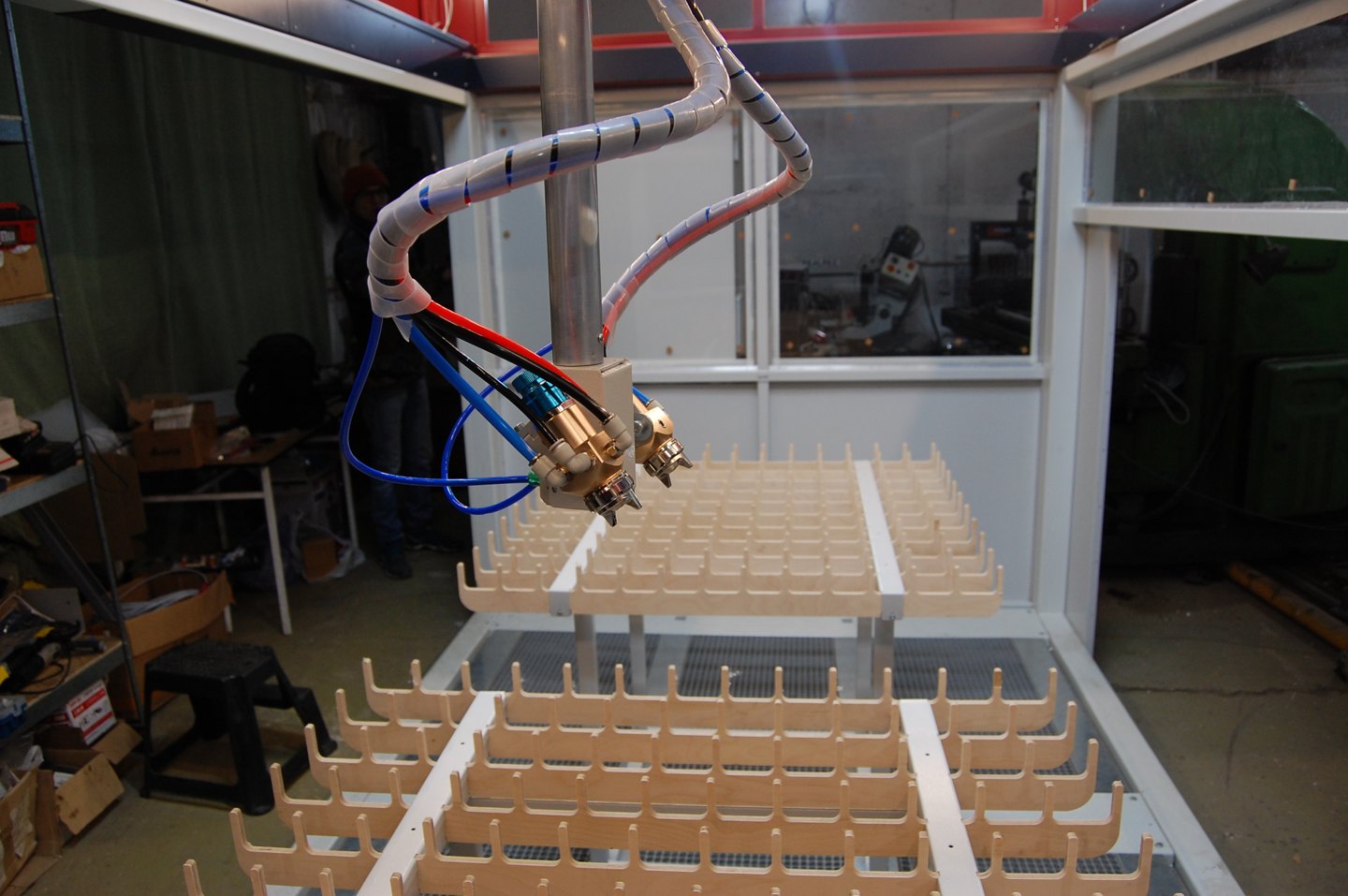

Восемь фотографий Astra Spray 4000: от краскораспылителей и рабочего портала до панели оператора. Каждый кадр показывает отдельный узел.

8 фотографий реального оборудования

Листайте фотографии. Любой кадр можно увеличить.

Обсудим вашу деталь, доступ к поверхностям и режимы покрытия — предложим подходящую комплектацию.

Обсудить мою деталь

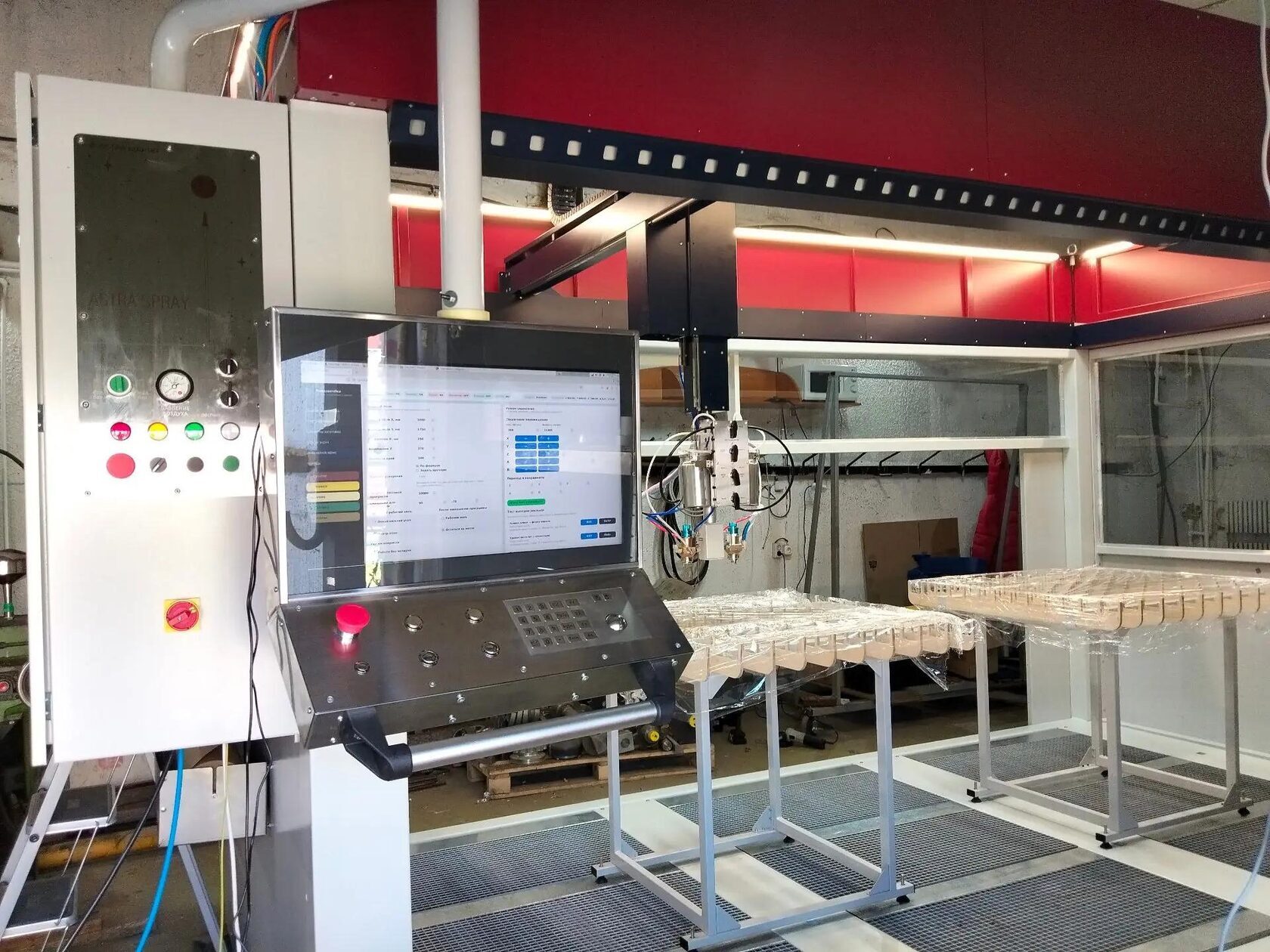

Реальная машина. Управление и рабочая зона.

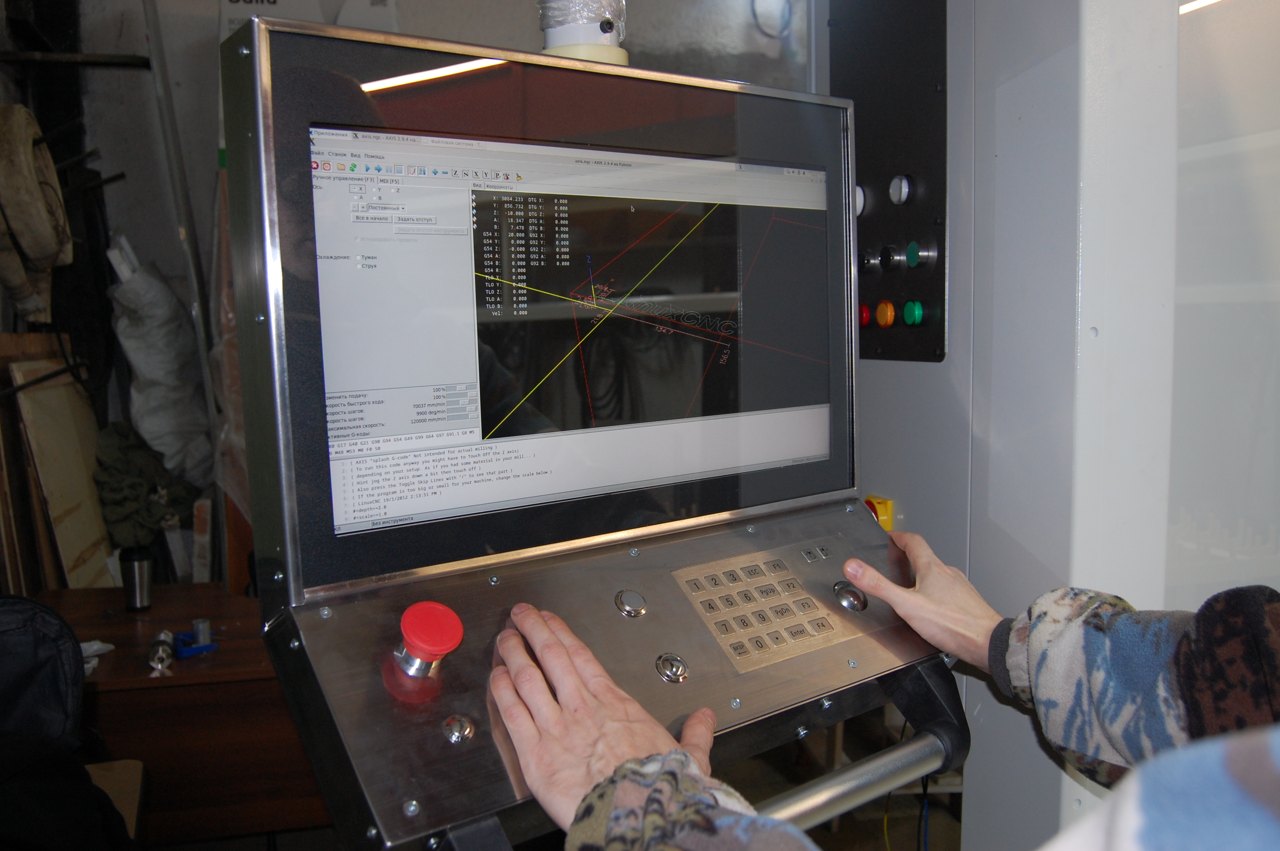

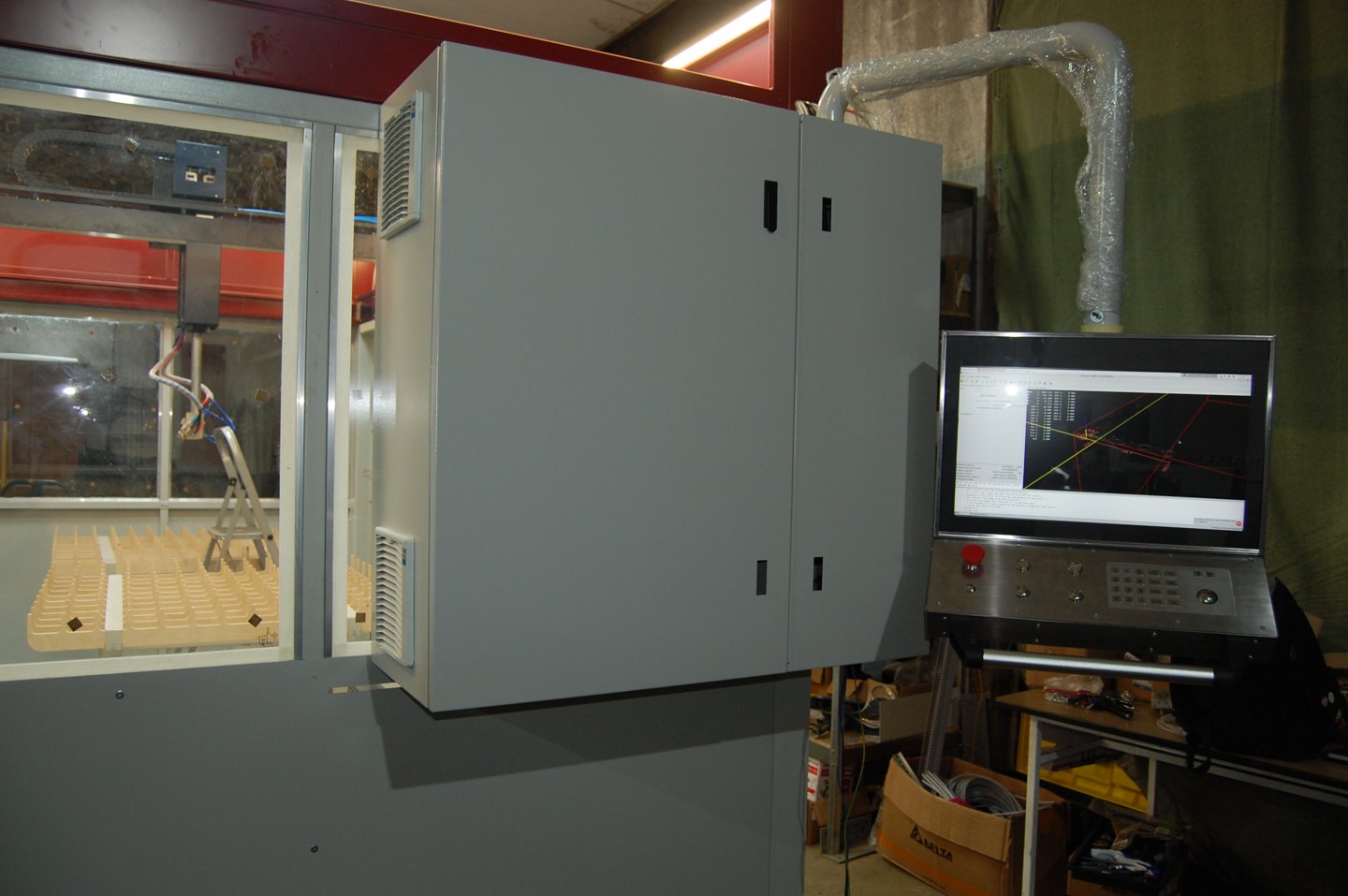

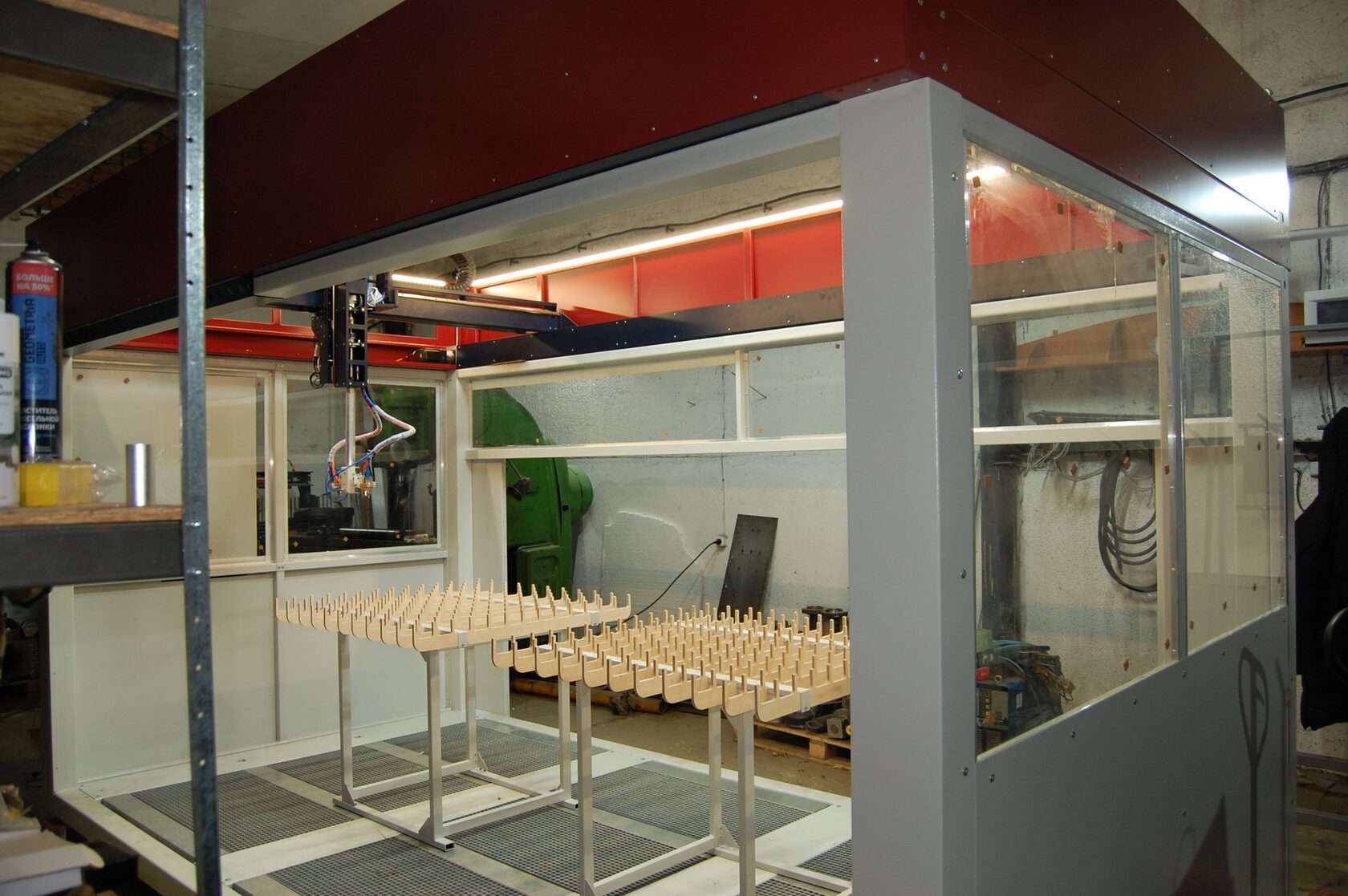

Astra Spray 4000 — автоматический покрасочный станок с ЧПУ. Пульт оператора — для подготовки и запуска программы; портал и распылители — для нанесения на деталь. На фото реальная машина.

Зачем роботизировать малярный участок

Повторяемость · управляемый расход · меньше ручных операций
Повторяемость покрытия
Программа воспроизводит траекторию и режимы нанесения. Это уменьшает зависимость результата от ручного ведения краскораспылителя.
Меньше ручных переключений
Astra Spray 4000 меняет угол и давление воздуха по заданным участкам программы. Оператору не требуется перенастраивать их при каждом переходе.
Управляемый расход материала
Настройка проходов и зон распыления помогает ограничивать лишнее нанесение. Расход сравнивают на одну годную деталь, включая очистку и переналадку.
Предсказуемый цикл
Повторяемая программа упрощает планирование выпуска. Выработка зависит также от загрузки, выгрузки, числа слоёв, выдержки и сушки.
Меньше монотонной ручной работы
Робот выполняет запрограммированное распыление, а оператор занимается подготовкой, установкой изделий, запуском и контролем процесса.
Меньше времени в зоне распыления
Автоматизация позволяет вынести управление за рабочую зону. Безопасность обеспечивается совместно с ограждениями, вентиляцией и установленными правилами эксплуатации.
Обсудить автоматизацию

Найдём оптимальное решение

Уточним размеры, материал и требования к покрытию. Предложим комплектацию и критерии проверки результата.
Политика обработки персональных данных. Email можно не указывать.
ASTRA SPRAY 4000

Рабочая зона и базовая комплектация

  • Кинематика: Пять осей; согласованное движение и программное изменение угла распылителей
  • Скорость перемещения манипулятора: До 120 м/мин; режим нанесения задаётся под изделие и материал
  • Обработка плоскости: До 3600 × 1600 мм
  • Обработка торцов: До 3200 × 1200 мм
  • Ход по Z: 450 мм
  • Габариты машины: 4600 × 3500 × 2600 мм
  • Расчётная масса: 1800 кг
  • Гарантия: 12 месяцев; предусмотренные законом права покупателя сохраняются

В базовой поставке
Базовая платформа включает разборную остеклённую кабину полуоткрытого типа с решётчатым настилом, пятиосевой портал и игольчатые столы, систему нанесения материала, шкаф управления и панель оператора, автоматическую смазку направляющих и сервисные зоны распылителей. Исполнение системы подачи согласуется под выбранную технологию.

Дополнительные опции
Вытяжная вентиляция, водяная завеса и переворотное устройство — дополнительные опции. Точный состав базовой поставки, совместимость материала, опции и итоговая стоимость фиксируются в предложении.
Подробные характеристики и применения
Дополнительная опция

Покрасочная камера с водяной завесой — дополнительная опция

Для участка роботизированной окраски Astra Spray 4000 доступна водяная завеса как дополнительная опция. Она используется для отделения красочного аэрозоля в системе улавливания перепыла. Исполнение камеры и вытяжной вентиляции согласуем с учётом используемых ЛКМ, загрузки и требований к помещению.
Водяная завеса не входит в базовую цену 3 850 000 ₽. Она не заменяет подбор вентиляции, обслуживание воды и удаление шлама. Требования к работе с растворителями определяются отдельно для конкретной технологии.
Уточнить комплектацию с водяной завесой
Для действующего производства

Интеграция и импортозамещение на действующем производстве

Astra Spray 4000 может заменить зарубежное оборудование на операции нанесения или дополнить существующий малярный участок. Для интеграции проверяем компоновку, подачу изделий, фиксацию, такт и интерфейсы управления. Подготовка поверхности, сушка и межслойная обработка согласуются с вашим технологическим процессом.
Перед выбором оборудования сопоставим требования к покрытию и ограничения вашей линии. Возможность замены конкретного станка подтверждается после технического согласования.
Оценить интеграцию
Условия приобретения

От производственной задачи до запуска

1. Согласуем технологию
Уточним изделия, материал, требования к покрытию и выпуск. Подтвердим состав поставки, цену и наличие подходящей машины.
2. Подготовим передачу
Готовые машины есть в наличии. Дату передачи и условия погрузки согласуем по конкретной комплектации. Доставку организует и оплачивает покупатель.
3. Выполним пусконаладку
Пусконаладочные работы входят в стоимость оборудования. Порядок запуска и готовность площадки согласуем до поставки.
Оплата, доставка, гарантия и права покупателя
Частые вопросы

До выбора робота-маляра

Что входит в цену 3 850 000 ₽?
Это базовая платформа Astra Spray 4000 без НДС: компания работает на УСН. Пусконаладочные работы включены. Дополнительные опции согласуются отдельно; перевозку организует покупатель.
Есть ли готовое оборудование?
Да, готовые машины в наличии. Для вашего заказа подтвердим нужную комплектацию и дату передачи.
Меняет ли робот режим при переходе на торец?
Да. Угол краскораспылителей и давление подачи воздуха меняются автоматически по заранее заданным участкам программы. Оператор задаёт режимы при подготовке программы.
Водяная завеса входит в базовую поставку?
Водяная завеса и вытяжная вентиляция предлагаются как дополнительные опции. Их исполнение и стоимость согласуются под ЛКМ и условия участка.
Как оценить выработку и качество на наших изделиях?
По вашей геометрии, используемому материалу и программе нанесения. Сравнивают полный цикл, годные детали, расход, переналадку и необходимую доработку; критерии покрытия согласуют до заказа.
Задать вопрос о комплектации

Получите предложение от производителя

Автоматизация покраски под вашу технологию. Базовая цена — 3 850 000 ₽ без НДС; пусконаладка включена.
